Zestawy Fotowoltaiczne Sieciowe - Fotowoltaiczny Zestaw Sieciowy 1,2 kW

Opis produktu

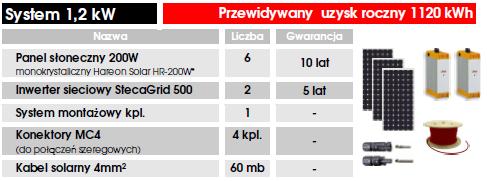

Elektrownia słoneczna 1200 W

Fotowoltaiczny System Sieciowy o mocy 1200 W z dwoma niemieckimi inwerterami StecaGrid 500

System taki nie wymaga akumulatorów

!!! Od 2013 roku w ramach gwarancji serwis 24h !!!

Jak to działa?
System fotowoltaiczny podłączony jest do jednej z faz sieci energetycznej. Wytworzony przez baterie słoneczne prąd elektryczny o napięciu stałym DC przekształcany jest przez inwerter sieciowy w prąd przemienny o napięciu 230V AC , a następnie wpuszczany do wewnętrznej sieci energetycznej. Wystarczy podłączyć kabel do gniazdka za pomocą standardowej wtyczki.
Oferowany zestaw może służyć do wspomagania zasilania dowolnych odbiorników (np. klimatyzacja, lodówki, oświetlenie) podłączonych do elektrycznej instalacji jednofazowej. System będzie idealnie współpracował z urządzeniami chłodzącymi, ponieważ zapotrzebowanie na energię jest największe, gdy słońce świeci najmocniej.

Proces "dolewania"energii pochodzącej ze słońca odbywa się automatycznie. W priorytecie zużywana jest energia ze słońca, natomiast energia z sieci publicznej jest dobierana w zależności od potrzeb.

Aby w pełni wykorzystać możliwości systemu, moc zainstalowanych odbiorników powinna być większa od mocy zainstalowanych paneli słonecznych.

Skutkiem działania systemu jest zmniejszone zużycie energii elektrycznej z sieci publicznej - Licznik elektryczny nabije o tyle mniej energii, ile wyprodukuje instalacja fotowoltaiczna.

Możliwe przypadki działania sieciowego systemu fotowoltaicznego.
1. Gdy odbiorniki pobierają 1kW, wówczas 0,5kW pochodzi z zestawu solarnego (w słoneczny dzień) i 0,5kW z sieci publicznej.
2. Gdy odbiorniki pobierają 0,5kW, wówczas 0,5kW pochodzi z zestawu solarnego (w słoneczny dzień) i 0kW z sieci publicznej.
3. Gdy odbiorniki pobierają 0kW, wówczas 0,5kW pochodzące z zestawu solarnego (w słoneczny dzień) jest przekierowane do sieci publicznej i oddane "za darmo" zakładowi energetycznemu. Istnieje również możliwość odsprzedaży energii elektrycznej do zakładu energetycznego.
4. Gdy odbiorniki pobierają 1kW, a system solarny nie generuje energii (noc) całe zapotrzebowanie pokrywa sieć publiczna.
5. Gdy nastąpi wyłączenie zasilania przez zakład energetyczny np. z przyczyn serwisowych, wówczas inwerter natychmiast przestaje wytwarzać energię elektryczną. Następuje automatyczne odłączenie systemu fotowoltaicznego od sieci publicznej w celu uniknięcia tzw "efektu wyspowego" Ma to na celu ochronę osób serwisujących instalację sieci publicznej przed porażeniem.

Zalety

1. Najważniejszą zaletą systemu jest jego elastyczność w rozbudowie. Zestaw można powiększać modułowo podłączając równolegle do 7 inwerterów wpiętych w 1 fazę czyli do 3,5kW.

2. Do każdego z inwerterów należy podłączać jednakowe panele słoneczne, natomiast grupy paneli mogą się różnić parametrami. Na przykład do inwertera nr 1 podłączone zostały szeregowo 3x180W, natomiast do inwertera nr 2 podłączono szeregowo 3 x 190W.

3. Inwertery lub grupy inwerterów można łączyć w system trójfazowy. Np 3 StecaGrid 500 podączone niezależnie każdy do innej fazy.

Więcej na temat sieciowych instalacji fotowoltaicznych znajduje się
- w katalogu Steca Grid Connected
- na stronie http://www.soltec.pl/baterie-sloneczne

Parametry inwertera StecaGrid500

	StecaGrid 300	StecaGrid 500
Strona wejścia DC (PV-generator)
Maksymalne napięcie podłączenia	100 V	170 V
Maksymalne napięcie wejściowe	135 V	230 V
Minimalne napięcie wejściowe	45 V	75 V
Minimalne napięcie przy mocy nominalnej	64 V	106 V
Zakres napięć śledzenia punktu mocy maksymalnej MPP	45 V…100 V	75 V… 170 V
Maksymalny prąd wejściowy	5 A
Maksymalna moc wejściowa	320 W	530 W
Maksymalna rekomendowana moc modułów fotowoltaicznych	375 W	625 W
Ograniczanie mocy	Automatyczne, kiedy: - moc wejściowa jest zbyt duża, - urządzenie nie jest wystarczająco chłodzone - natężenie prądu jest > 5A (wyższy prąd jest ograniczany przez urządzenie i nie powoduje zniszczenia inwertera)
Strona wyjścia AC (Podłączenie do sieci energetycznej)
Zakres napięcia sieciowego	207 V…253 V []
Nominalne napięcie sieciowe	230 V
Maksymalny prąd wyjściowy	1.5 A	2.5 A
Maksymalna moc wyjściowa	300 W	500 W
Moc nominalna	300 W	500 W
Częstotliwość nominalna	50 Hz
Zakres czestotliwości	48 Hz…52 Hz
Straty mocy nocą	< 0.1 W
Zasilanie faz	jednofazowy
Współczynnik mocy	> 0.95
Współczynnik zniekształceń	< 6 % (max. mocy)	< 5 % (max. mocy)
Charakterystyka wydajności
Maksymalna sprawność	94.8 %	95.8 %
Europejska sprawność	93.4 %	94.5 %
Sprawność MPP	99 %
Zmniejszanie mocy	powyżej 40 ºC
Pobór mocy w trybie pracy	2 W
Pobór mocy w trybie czuwania	0 W
Bezpieczeństwo
Izolacja	bez izolacji galwanicznej, bez transformatorowy
Monitoring sieci	Opcjonalnie przez ENS 26
Warunki pracy
Miejsca aplikacji	Wewnątrz pomieszczeń, wentylowanych I bez wentylacji
Temperatura otoczenia	-20 º C…+45 º C
Wilgotność otoczenia	0 %... 95 %
Emisja hałasu	< 32 dBA
Podłączenie i budowa
Stopień ochrony	IP 20
Konektory po stronie DC	MC3, MC4
Konektory po stronie AC	Wieland Electric GST 18i3V
Instrukcja podłączenia	Instrukcja podłączenia załączona do inwertera Steca
Wymiary (wys., szer., gł.)	243 x 711 x 76 mm
