Opis produktu

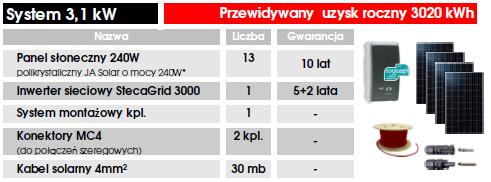

Elektrownia słoneczna 3,1 kW

Fotowoltaiczny System Sieciowy o mocy 3,1 kW z niemieckim inwerterem StecaGrid 3000

System taki nie wymaga akumulatorów

5-cio letnia gwarancja:

baterie słoneczne 195 W

7-mio letnia gwarancja:

inwerter StecaGrid 3000 (po zarejestrowaniu produktu)

!!! Od 2013 roku w ramach gwarancji serwis 24h !!!

Jak to działa?

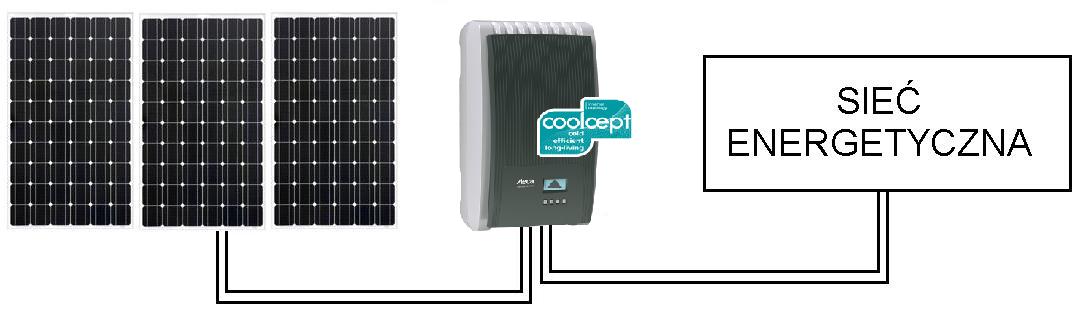

System fotowoltaiczny podłączony jest do jednej z faz sieci energetycznej. Wytworzony przez baterie słoneczne prąd elektryczny o napięciu stałym DC przekształcany jest przez inwerter sieciowy w prąd przemienny o napięciu 230V AC , a następnie wpuszczany do wewnętrznej sieci energetycznej. Wystarczy podłączyć kabel do gniazdka za pomocą standardowej wtyczki.
Oferowany zestaw może służyć do wspomagania zasilania dowolnych odbiorników (np. klimatyzacja, lodówki, oświetlenie) podłączonych do elektrycznej instalacji jednofazowej. System będzie idealnie współpracował z urządzeniami chłodzącymi, ponieważ zapotrzebowanie na energię jest największe, gdy słońce świeci najmocniej.

Proces "dolewania"energii pochodzącej ze słońca odbywa się automatycznie. W priorytecie zużywana jest energia ze słońca, natomiast energia z sieci publicznej jest dobierana w zależności od potrzeb.

Aby w pełni wykorzystać możliwości systemu, moc zainstalowanych odbiorników powinna być większa od mocy zainstalowanych paneli słonecznych.

Skutkiem działania systemu jest zmniejszone zużycie energii elektrycznej z sieci publicznej - Licznik elektryczny nabije o tyle mniej energii, ile wyprodukuje instalacja fotowoltaiczna.

Możliwe przypadki działania sieciowego systemu fotowoltaicznego.
1. Gdy odbiorniki pobierają 4kW, wówczas 3kW pochodzi z zestawu solarnego (w słoneczny dzień) i 1kW z sieci publicznej.
2. Gdy odbiorniki pobierają 3kW, wówczas 3kW pochodzi z zestawu solarnego (w słoneczny dzień) i 0kW z sieci publicznej.
3. Gdy odbiorniki pobierają 0kW, wówczas 3kW pochodzące z zestawu solarnego (w słoneczny dzień) jest przekierowane do sieci publicznej i oddane "za darmo" zakładowi energetycznemu. Istnieje również możliwość odsprzedaży energii elektrycznej do zakładu energetycznego.
4. Gdy odbiorniki pobierają 1kW, a system solarny nie generuje energii (noc) całe zapotrzebowanie pokrywa sieć publiczna.
5. Gdy nastąpi wyłączenie zasilania przez zakład energetyczny np. z przyczyn serwisowych, wówczas inwerter natychmiast przestaje wytwarzać energię elektryczną. Następuje automatyczne odłączenie systemu fotowoltaicznego od sieci publicznej w celu uniknięcia tzw "efektu wyspowego" Ma to na celu ochronę osób serwisujących instalację sieci publicznej przed porażeniem.

Parametry inwertera StecaGrid 3000

	StecaGrid 3000
Strona wejścia DC (PV-generator)
Maksymalne napięcie podłączenia	845 V
Maksymalne napiecie wejściowe	845 V
Minimalne napięcie wejściowe	350 V
Minimalne napięcie przy mocy nominalnej	350 V
Zakres napięć śledzienia punktu mocy maksymalnej MPP	350 V…700 V
Maksymalny prąd wejściowy	10 A
Maksymalna moc wejściowa	3060 W
Maksymalna rekomendowana moc modułów fotowoltaicznych	3800 W
Limitowanie	Automatyczne gdy: moc wejściowa jest wyższa urządzenie jest niedostatecznie chłodzone natężenie prądu DC > 10A natężenie prądu AC >16 A Większy prąd jest limitowany przez inwerter, więc nie zniszczy urządzenia
Strona wyjścia AC (Podłączenie do sieci energetycznej)
Zakres napięcia sieciowego	185V…276 V [w zależności od lokalnych warunków]
Nominalne napięcie sieciowe	230 V
Maksymalny prąd wyjściowy	16A
Maksymalna moc wyjściowa	3000 W
Moc nominalna	3000 W
Częstotliwość nominalna	50 Hz
Zakres czestotliwości	45 Hz…65 Hz [w zależności od lokalnych warunków]
Spadek mocy nocą	>0,9 W
Zasilanie faz	jednofazowy
Współczynnik mocy	> 0.99
Współczynnik zniekształceń	< 2 % (max. mocy)
Charakterystyka wydajności
Maksymalna sprawność	98,6 %
Europejska sprawność	98,2 %
Sprawność MPP	> 99,7 % (statycznie), >99 % (dynamicznie)
Zmniejszanie mocy	powyżej 50 ºC
Pobór mocy w trybie pracy	< 8 W
Pobór mocy w trybie czuwania	6 W
Bezpieczeństwo
Izolacja	Bez transformatora, brak separacji galwanicznej i wzmocnioną izolacją
Monitoring sieci	tak, zintegrowany
Warunki pracy
Miejsca aplikacji	Wewnątrz pomieszczeń, wentylowanych i bez wentylacji,
Temperatura otoczenia	-15 º C…+60 º C
Wilgotność otoczenia	0 %... 95 %
Emisja hałas	< 39 dBA
Podłączenie i budowa
Stopień ochrony	IP 51 (jednostka mocy), IP 21 (całe urządzenie)
Kategoria napięciowa	III (AC), II (DC),
Konektory po stronie DC	MC4 (1 para)
Konektory po stronie AC	Wieland RST25i3
Instrukcja podłączenia	Instrukcja podłączenia załączona do inwertera Steca
Wymiary (wys., szer., gł.)	340 x 608 x 222 mm
Masa	9 kg
Komunikacja	RS 485, 2 x RJ45, kompatybilne z StecaGrid Vision, Meteocontrol WEB'log, Solar-Log lub StecaGrid Monitor
Wyłącznik obwodu DC	tak, VDE 0100-712
Chłodzenie	kontrolowany temperaturowo wewnętrzny wentylator (zmienne obroty)
Certyfikaty	certyfikat zgodności DIN VDE 0126-1-1, CE, DK5940, G83, UTE C 15712-1; AS4777
