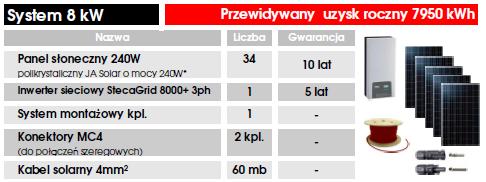

Elektrownia słoneczna 8,16 kW
Fotowoltaiczny System Sieciowy o mocy 8,16 kW z niemieckim inwerterem StecaGrid 8000+ 3PH
System taki nie wymaga akumulatorów
10-cio letnia gwarancja:
5-cio letnia gwarancja:
- inwerter StecaGrid 8000 3ph
!!! Od 2013 roku w ramach gwarancji serwis 24h !!!
Jak to działa?
System fotowoltaiczny podłączony jest do jednej z faz sieci energetycznej. Wytworzony przez baterie słoneczne prąd elektryczny o napięciu stałym DC przekształcany jest przez inwerter sieciowy w prąd przemienny o napięciu 230V AC , a następnie wpuszczany do wewnętrznej sieci energetycznej. Wystarczy podłączyć kabel do gniazdka za pomocą standardowej wtyczki.
Oferowany zestaw może służyć do wspomagania zasilania dowolnych odbiorników (np. klimatyzacja, lodówki, oświetlenie) podłączonych do elektrycznej instalacji jednofazowej. System będzie idealnie współpracował z urządzeniami chłodzącymi, ponieważ zapotrzebowanie na energię jest największe, gdy słońce świeci najmocniej.
Proces "dolewania"energii pochodzącej ze słońca odbywa się automatycznie. W priorytecie zużywana jest energia ze słońca, natomiast energia z sieci publicznej jest dobierana w zależności od potrzeb.
Aby w pełni wykorzystać możliwości systemu, moc zainstalowanych odbiorników powinna być większa od mocy zainstalowanych paneli słonecznych.
Skutkiem działania systemu jest zmniejszone zużycie energii elektrycznej z sieci publicznej - Licznik elektryczny nabije o tyle mniej energii, ile wyprodukuje instalacja fotowoltaiczna.
Możliwe przypadki działania sieciowego systemu fotowoltaicznego.
1. Gdy odbiorniki pobierają 9kW, wówczas 8kW pochodzi z zestawu solarnego (w słoneczny dzień) i 1kW z sieci publicznej.
2. Gdy odbiorniki pobierają 8kW, wówczas 8kW pochodzi z zestawu solarnego (w słoneczny dzień) i 0kW z sieci publicznej.
3. Gdy odbiorniki pobierają 0kW, wówczas 8kW pochodzące z zestawu solarnego (w słoneczny dzień) jest przekierowane do sieci publicznej i oddane "za darmo" zakładowi energetycznemu. Istnieje również możliwość odsprzedaży energii elektrycznej do zakładu energetycznego.
4. Gdy odbiorniki pobierają 1kW, a system solarny nie generuje energii (noc) całe zapotrzebowanie pokrywa sieć publiczna.
5. Gdy nastąpi wyłączenie zasilania przez zakład energetyczny np. z przyczyn serwisowych, wówczas inwerter natychmiast przestaje wytwarzać energię elektryczną. Następuje automatyczne odłączenie systemu fotowoltaicznego od sieci publicznej w celu uniknięcia tzw "efektu wyspowego" Ma to na celu ochronę osób serwisujących instalację sieci publicznej przed porażeniem.
Parametry inwertera StecaGrid 8000+ 3ph
|
StecaGrid 8 000+ 3 ph
|
|
Strona wejścia DC (PV-generator)
|
|
Maksymalne napięcie podłączenia
|
845 V
|
|
Maksymalne napięcie wejściowe
|
845 V
|
|
Minimalne napięcie wejściowe
|
350 V
|
|
Minimalne napięcie przy mocy nominalnej
|
350 V
|
|
Zakres napięć śledzenia punktu mocy maksymalnej MPP
|
350 V…700 V
|
|
Maksymalny prąd wejściowy
|
27 A
|
|
Maksymalna moc wejściowa
|
9250 W
|
|
Maksymalna rekomendowana moc modułów fotowoltaicznych
|
10 500 W
|
|
Limitowanie
|
Automatyczne gdy:
Większe prądy zostaną ograniczone i nie spowodują zniszczenia inwertera.
|
|
Strona wyjścia AC (Podłączenie do sieci energetycznej)
|
|
Zakres napięcia sieciowego
|
320V…480 V [w zależności od lokalnych warunków]
|
|
Nominalne napięcie sieciowe
|
400 V
|
|
Maksymalny prąd wyjściowy
|
16 A
|
|
Maksymalna moc wyjściowa
|
8800 W
|
|
Moc nominalna
|
8000 W
|
|
Częstotliwość nominalna
|
50 Hz
|
|
Zakres czestotliwości
|
47,5 Hz…52 Hz [w zależności od lokalnych warunków]
|
|
Spadek mocy nocą
|
<2,5 W
|
|
Zasilanie faz
|
trójfazowy
|
|
Współczynnik mocy
|
> 0.95
|
|
Współczynnik zniekształceń
|
< 4 % (max. mocy)
|
|
Charakterystyka wydajności
|
|
|
Maksymalna sprawność
|
96,3 %
|
|
Europejska sprawność
|
95.2 %
|
|
Sprawność MPP
|
> 99 %
|
|
Zmniejszanie mocy
|
powyżej 50 ºC (T otoczenia)
|
|
Pobór mocy w trybie czuwania
|
9 W
|
|
Bezpieczeństwo
|
|
Izolacja
|
bez izolacji stałoprądowej, beztransformatorowy
|
|
Warunki pracy
|
|
Miejsca aplikacji
|
Wewnątrz pomieszczeń, wentylowanych i bez wentylacji,
na zewnątrz z zabezpieczeniem
|
|
Temperatura otoczenia
|
-20 º C…+60 º C
|
|
Wilgotność otoczenia
|
0 %... 95 %
|
|
Emisja hałasu
|
< 60 dBA
|
|
Podłączenie i budowa
|
|
Stopień ochrony
|
IP 54
|
|
Konektory po stronie DC
|
MC4 (4 pary)
|
|
Konektory po stronie AC
|
Wtyk Wieland RST25i5
|
|
Wymiary (wys., szer., gł.)
|
400 x 847 x 225 mm
|
|
Masa
|
42 kg
|
|
Komunikacja
|
StecaGrid Vision interface
|
|
Wyłącznik obwodu DC
|
tak
|
|
Chłodzenie
|
Wentylator sterowany temperaturowo
|
|
Certyfikaty
|
CE
|
|
