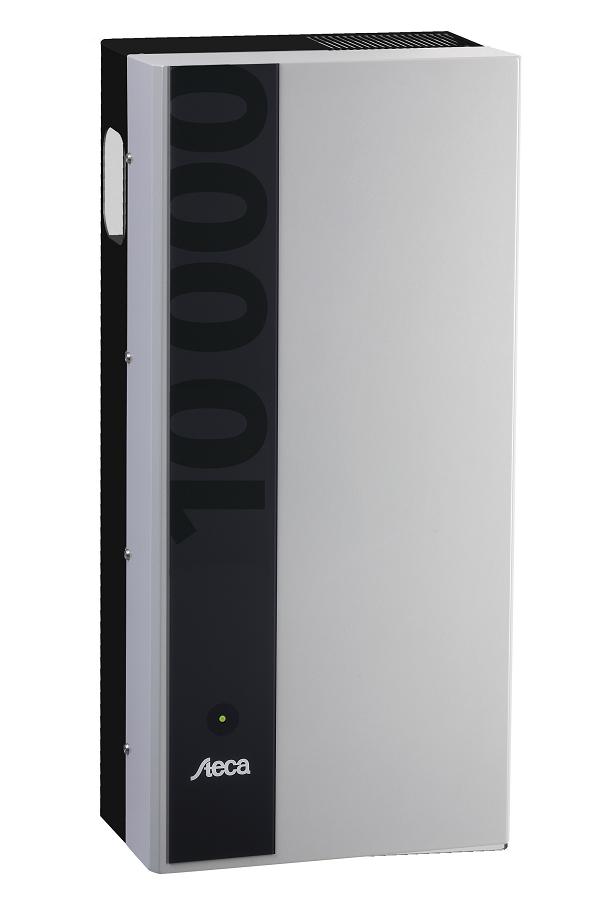

StecaGrid 10 000 3ph

Przeznaczenie: Systemy komercyjne
Systemy fotowoltaiczne w tym segmencie są zainstalowane na budynkach handlowych, rolniczych lub na ziemi.

Systemy fotowoltaiczne są nie tylko wartościowe ekologicznie i finansowo opłacalne - dzięki taryfom, które są prawnie zagwarantowane w wielu krajach, są one jednymi z najbardziej bezpiecznych inwestycji kapitałowych na całym świecie. Coraz więcej systemów jest realizowanych w ten sposób przez inwestorów komercyjnych i fundusze inwestycyjne.



Elastyczne połączenie
Ze względu na szeroki zakres napięcia wejściowego 350 V do 800 V, a maksymalny prąd wejściowy 32 A, wszystkie powszechnie dostępne krystaliczne moduły słoneczne mogą być podłączone do StecaGrid 10 000 3ph w różnych konfiguracjach. Dostępność pięciu par wtyków/gniaz zapewnia elastyczność mechanicznego podłączenia strony DC.

Łatwa obsługa
Pomimo wysokiej mocy wyjściowej, StecaGrid 10 000 3ph jest montowany na ścianie. Dzięki wysokiemu stopniu ochrony, falownik może być zainstalowany wewnątrz lub na zewnątrz. Falownik wyposażony jest w wyłącznik obwodu DC. Ułatwia to prace instalacyjne. Nie ma potrzeby otwierania StecaGrid 10 000 3ph podczas instalacji.

Gwarancja
Falowniki StecGrid 10 000 3ph objęte są 5-cio letnią gwarancją. Okres gwarancji może być opcjonalnie wydłużony do 10-ciu lat.

• wysoka sprawność,

• technologia UniString

• szeroki zakres napięcia wejściowego

• zasilanie: trójfazowe, symetryczne

• małe prądy rozładowania DC dzięki specjalnej koncepcji przełączania

• solidna metalowa obudowa

• możliwość instalacji na zewnątrz budynków

• łatwa instalacja naścienna

• system redukcji mocy wyjściowej zintegrowany z pomiarem temperatury

 Sygnalizacja

• wielokolorowa dioda LED informuje o aktualnym stanie systemu

Zaleta zasilania trójfazowego

Krzywa mocy P przedstawia moc przekierowaną do sieci publiczej. Obszary zakreskowane na szaro przedstawiają energię magazynowaną w falowniku. Zaleta zasilania trójfazowego jest wyraźnie uwidoczniona.

StecaGrid 10 000 3 ph
Strona wejścia DC (PV-generator)
Maksymalne napięcie podłączenia	845 V
Maksymalne napięcie wejściowe	845 V
Minimalne napięcie wejściowe	350 V
Minimalne napięcie przy mocy nominalnej	350 V
Zakres napięć śledzienia punktu mocy maksymalnej MPP	350 V…700 V
Maksymalny prąd wejściowy	32 A
Maksymalna moc wejściowa	10 800 W
Maksymalna rekomendowana moc modułów fotowoltaicznych	12 500 W
Limitowanie	Automatyczne gdy: moc wejściowa jest zbyt duża urządzenie niedostatecznie chłodzone natężenie prądu DC > 32A Większe prądy zostaną ograniczone i nie spawodują zniszczenia inwertera.
Strona wyjścia AC (Podłączenie do sieci energetycznej)
Zakres napięcia sieciowego	320V…480 V [w zależności od lokalnych warunków]
Nominalne napięcie sieciowe	400 V
Maksymalny prąd wyjściowy	15 A
Maksymalna moc wyjściowa	10 300 W
Moc nominalna	9 500 W
Częstotliwość nominalna	50 Hz
Zakres czestotliwości	47,5 Hz…52 Hz [w zależności od lokalnych warunków]
Spadek mocy nocą	<1,6 W
Zasilanie faz	trójfazowy
Współczynnik mocy	> 0.95
Współczynnik zniekształceń	< 4 % (max. mocy)
Charakterystyka wydajności
Maksymalna sprawność	96,3 %
Europejska sprawność	95.4 %
Sprawność MPP	> 99 %
Zmniejszanie mocy	powyżej 50 ºC (T otoczenia)
Pobór mocy w trybie czuwania	9 W
Bezpieczeństwo
Izolacja	bez izolacji stałoprądowej, beztransformatorowy
Warunki pracy
Miejsca aplikacji	Wewnątrz pomieszczeń, wentylowanych i bez wentylacji, na zewnątrz z zabezpieczeniem
Temperatura otoczenia	-20 º C…+60 º C
Wilgotność otoczenia	0 %... 95 %
Emisja hałasu	< 60 dBA
Podłączenie i budowa
Stopień ochrony	IP 54
Konektory po stronie DC	MC4 (5 par)
Konektory po stronie AC	Wtyk Wieland RST25i5
Wymiary (wys., szer., gł.)	405 x 845 x 224,5 mm
Masa	42 kg
Komunikacja	StecaGrid Vision interface
Wyłącznik obwodu DC	tak
Chłodzenie	Wentylator sterowany temperaturowo
Certyfikaty	CE
